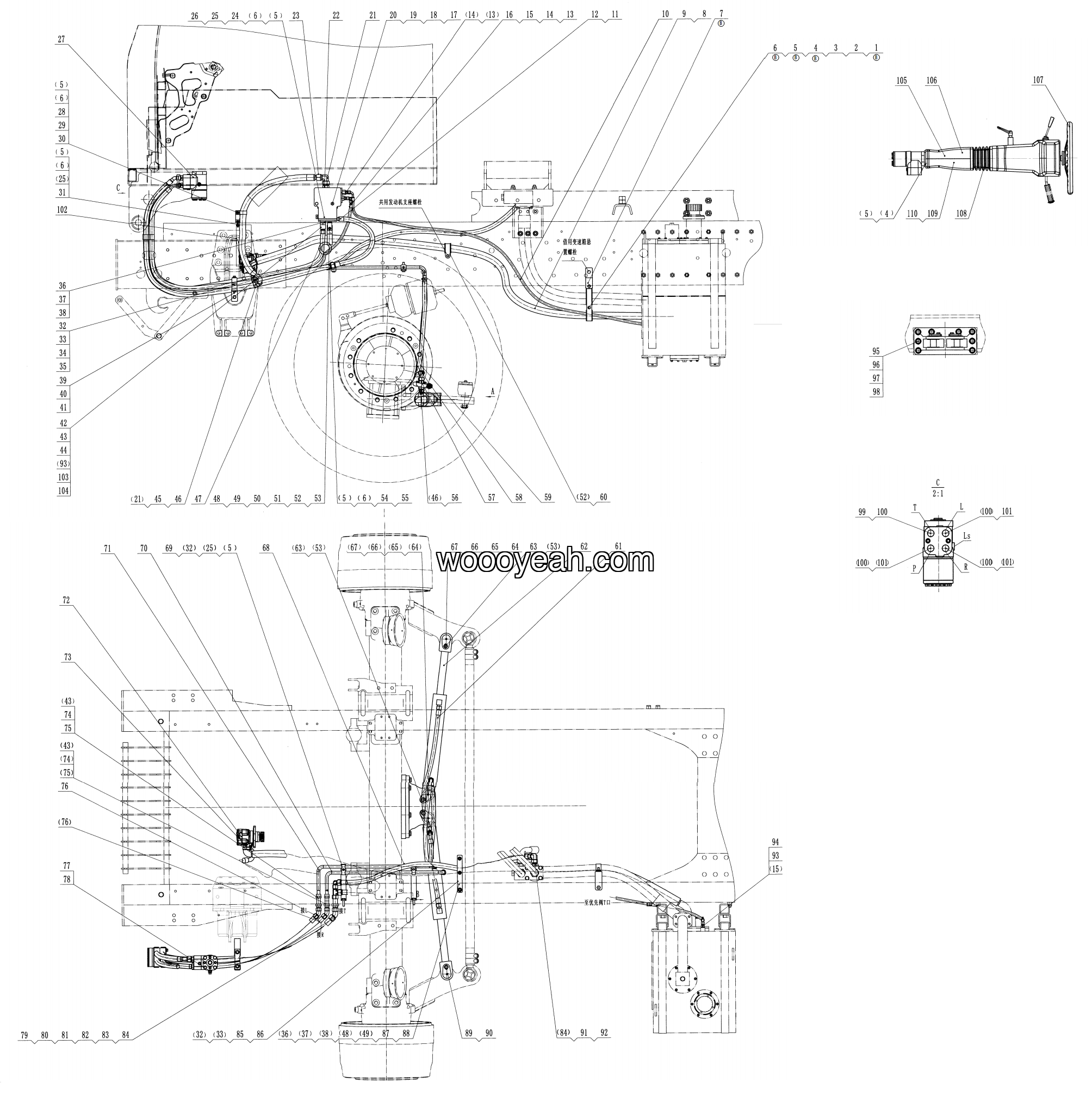

LGMG Off-Highway Dump Truck 2023 – Steering assy – H1500-2715011967
Category: 2023 > Off-Highway Dump Truck > MT86H > M086HW2E0M006
Parts List:
| No. | Part Name | Part Number | Qty |
|---|---|---|---|
| 1 | O-ring LGB168-11724 | 4041000783 | 4 |
| 2 | Straight joint LGB120-02220 | 4041000132 | 3 |
| 3 | Protecting cover | 27180102281 | 2 |
| 4 | Pressure test tee | 27150108791 | 1 |
| 5 | Plug LGB135-11019 | 4041000772 | 1 |
| 6 | Steering column | 4120002387 | 1 |
| 7 | RH lower housing | 4120002402 | 1 |
| 8 | Steering wheel 430 | 4120001247 | 1 |
| 9 | Rubber sheath | 4120002400 | 1 |
| 10 | LH lower housing | 4120002401 | 1 |
| 11 | Hose LGB165-003290 | 4041010227 | 1 |
| 12 | Screw GB818-M5*16EpZn-4.8 | 4014000088 | 10 |
| 13 | Hose LGB165-010063 | 4041010375 | 1 |
| 14 | Straight joint 1CM-26-22WD | 4120001797 | 1 |
| 15 | JOINT LGB15501214 | 4041000084 | 2 |
| 16 | O-RING GB3452.1-12.5*2.65G | 4030000285 | 2 |
| 17 | Combination joint LGB143-01406 | 4041001047 | 2 |
| 18 | Hose LGB125-003265 | 4041010246 | 1 |
| 19 | Priority valve VLC-60 | 4120002709 | 1 |
| 20 | Bolt GB16674.1-M8*70EpZn-8.8 | 4011000169 | 2 |
| 21 | Washer GB97.1-8EpZn-300HV | 4015000072 | 2 |
| 22 | Plate | 27150119691 | 2 |
| 23 | Nut GB6170-M8EpZn-8 | 4013000033 | 2 |
| 24 | Combination joint LGB143-03019 | 4041001262 | 2 |
| 25 | Straight joint 1CM-30-22WD | 4120002710 | 1 |
| 26 | Hose | 27160111461 | 1 |
| 27 | Fixing plate | 27150108773 | 1 |
| 28 | Bolt GB5783-M10*50EpZn-8.8 | 4011000489 | 3 |
| 29 | Bolt GB5782-M10*55EpZn-8.8 | 4011000049 | 1 |
| 30 | Steering gear | 4120000719 | 1 |
| 31 | Cushion sleeve LGB123-0530 | 4041001392 | 1 |
| 32 | Pipe clamp LGB167-0530 | 4041001269 | 1 |
| 33 | Cushion sleeve LGB123-0952 | 4041010216 | 1 |
| 34 | Bolt GB5783-M10*25EpZn-8.8 | 4011000082 | 1 |
| 35 | Plate | 27160104461 | 1 |
| 36 | Nut GB6185.1-M10EpZn-8 | 4013010119 | 5 |
| 37 | Cover plate | 27150110571 | 3 |
| 38 | Block | 27150108321 | 2 |
| 39 | Bolt GB16674.1-M10*85EpZn-8.8 | 4011000136 | 2 |
| 40 | Shim | 27150111481 | 1 |
| 41 | Shim | 27150111491 | 1 |
| 42 | Shim | 27150111501 | 1 |
| 43 | Bracket | 27150109931 | 1 |
| 44 | Cushion | 27160109111 | 1 |
| 45 | Bolt GB5783-M16*30EpZn-8.8 | 4011000094 | 1 |
| 46 | Washer GB97.1-16EpZn-300HV | 4015000181 | 1 |
| 47 | Check valve M18-M22 | 4120702759 | 1 |
| 48 | Combination joint LGB143-12213 | 4041001218 | 3 |
| 49 | Hose LGB129-006220 | 4041010234 | 1 |
| 50 | Nipple | 27150110411 | 1 |
| 51 | O-ring GB3452.1-19.0*2.65G | 4030000280 | 3 |
| 52 | String casing | 27140105021 | 1 |
| 53 | Washer GB97.1-12EpZn-300HV | 4015000168 | 2 |
| 54 | Nut GB6170-M12EpZn-8 | 4013000011 | 2 |
| 55 | Bolt GB5783-M10*30EpZn-8.8 | 4011000084 | 7 |
| 56 | Brcaket | 27160108301 | 1 |
| 57 | No longer used | 4041010211 | 1 |
| 58 | CUSHION SLEEVE LGB123-0846 | 4041001636 | 2 |
| 59 | Bolt GB5783-M12*25EpZn-8.8 | 4011000197 | 5 |
| 60 | Bracket | 27150109041 | 2 |
| 61 | Bolt GB5783-M10*40EpZn-8.8 | 4011000184 | 5 |
| 62 | Straight joint LGB155-01822 | 4041000822 | 2 |
| 63 | Tee CC-22 | 4190001347 | 2 |
| 64 | Hose LGB128-006095 | 4041000929 | 1 |
| 65 | Hose LGB128-006067 | 4041000700 | 1 |
| 66 | Washer GB97.1-10EpZn-300HV | 4015000162 | 13 |
| 67 | Clamp | 27150111391 | 1 |
| 68 | Hose LGB127-006075 | 4041000699 | 2 |
| 69 | Steering cylinder HSGL-63*40*405-790 | 4120002012 | 2 |
| 70 | Washer GB1230-12EpZn-45 | 4015000288 | 4 |
| 71 | Axis | 27150108681 | 4 |
| 72 | Grease nipple JB7940.1-M10*1 | 4030000065 | 4 |
| 73 | Sleeve | 27150108221 | 4 |
| 74 | No longer used | 4030000107 | 4 |
| 75 | Hose LGB164-010130 | 4041001004 | 1 |
| 76 | Hold-down block | 27150106471 | 4 |
| 77 | Nut GB6170-M10EpZn-8 | 4013000007 | 7 |
| 78 | Right steering pipe | 27150109101 | 1 |
| 79 | Left steering tube | 27150109081 | 1 |
| 80 | Steering pump 7077955974 | 4120002025 | 1 |
| 81 | Steering suction nipple m27-32 | 27150111592 | 1 |
| 82 | Clapboard joint | 27150109051 | 2 |
| 83 | NUT | 27150102951 | 2 |
| 84 | TUBE LGB129-006180 | 4041010615 | 2 |
| 85 | Straight joint LGB120-01412 | 4041000131 | 1 |
| 86 | O-ring LGB168-10924 | 4041000784 | 1 |
| 87 | Hose LGB166-010190 | 4041010309 | 1 |
| 88 | Plate | 27150119682 | 1 |
| 89 | Combination joint LGB143-12616 | 4041001417 | 1 |
| 90 | Bulkhead joint M26 | 27150109061 | 1 |
| 91 | Nut | 27150103221 | 1 |
| 92 | Tee CC-26 | 4190002536 | 1 |
| 93 | Combination joint LGB143-02616 | 4041001006 | 2 |
| 94 | Rubber clip | 27150109621 | 1 |
| 95 | Bolt GB16674.1-M10*55EpZn-8.8 | 4011000473 | 2 |
| 96 | Bolt GB5783-M12*50EpZn-8.8 | 4011000092 | 1 |
| 97 | Plate | 27150109602 | 1 |
| 98 | Block | 27150111191 | 4 |
| 99 | Oil suction rubber tube | 27150111371 | 1 |
| 100 | Bearing GB9163-GE30ES | 4021000253 | 2 |
| 101 | Straight joint LGB155-02726 | 4041001040 | 1 |
| 102 | O-ring GB3452.1-28.0*2.65G | 4030000090 | 1 |
| 103 | O-ring LGB168-11124 | 4041000767 | 2 |
| 104 | Straight joint LGB120-01414 | 4041000133 | 1 |
| 105 | Bracket | 27150108851 | 1 |
| 106 | Shaft | 27150106671 | 1 |
| 107 | Bolt GB5783-M16*45EpZn-10.9 | 4011000564 | 8 |
| 108 | Washer 16 | 27150105312 | 8 |
| 109 | Straight joint LGB120-02620 | 4041000564 | 1 |
| 110 | No longer used | 4030100020 | 2 |
